آیا با جوشکاری لیزری فایبر آشنا هستید؟ این مقاله به شما کمک میکند تا جنبههای مختلف جوشکاری لیزری فایبر و کاربردهای آن را بشناسید.
با پیشرفت فناوریهای نوین، جوشکاری لیزری به یک روش گسترده تبدیل شد. جوشکاری لیزری فایبر جدیدترین تکنیکی است که فرایند جوشکاری را متحول کرده است. این روش به دلیل دقت و کارایی بالا، کاربرد گستردهای دارد.
در این مطلب، با اصول و جزئیات جوشکاری لیزری فایبر آشنا خواهید شد. همچنین با کاربردهای آن و نحوهی انتخاب بهترین دستگاه جوش لیزری فایبر آشنا میشوید. پس بیایید وارد موضوع شویم.
جوشکاری لیزری فایبر چیست؟
جوشکاری لیزری فایبر روشی در جوشکاری لیزری است که از فیبر نوری برای تبدیل نور معمولی به پرتو لیزر استفاده میکند. سازندگان، فیبرهای نوری را از شیشه فسفاتی یا سیلیکاتی ساخته و با عناصر ایتربیوم و نئودیمیوم دوپ میکنند. دیودهای لیزری با استفاده از انرژی الکتریکی نور تولید میکنند. یک کوپلر نور حاصل از چندین دیود را ترکیب میکند تا یک پرتو لیزری متمرکز و پرقدرت در کابل فیبر نوری ایجاد شود.
کابلهای فیبر این پرتو متمرکز را به سمت هد جوش هدایت میکنند، که سپس به سطح فلز پایه تابیده میشود. فلز انرژی زیاد پرتو لیزر را جذب کرده و ذوب میشود. پس از سرد شدن، قطعات فلزی به یکدیگر جوش میخورند و اتصال محکمی ایجاد میشود.
پنج نوع فرآیند جوشکاری لیزری فایبر
جوشکاری لیزری فایبر روشی چندمنظوره است و بسته به سرعت پیشروی، تمرکز پرتو و تنظیمات توان، در حالتهای مختلفی انجام میشود. در ادامه برخی از رایجترین فرآیندهای جوشکاری لیزری فایبر معرفی شدهاند:
-
جوشکاری با حالت رسانشی (Conduction-Mode)
این فرآیند، گرمای مورد نیاز برای جوشکاری از طریق رسانش به قطعه کار منتقل میشود. عمق نفوذ جوش در این روش محدود است چرا که گرما درون ماده پخش میشود. این حالت برای جوشکاری فلزات نازک و جوشهای نقطهای مناسب است.
چگالی توان کافی در جوشکاری رسانشی باعث ذوب یکنواخت فلز میشود و جوشهای بسیار تمیزی بهوجود میآورد که به هیچگونه عملیات تکمیلی مانند سنگزنی یا پرداخت نیاز ندارند. از این روش میتوان برای آببندی باتریها و گوشههای دستگاههای الکترونیکی استفاده کرد.
-

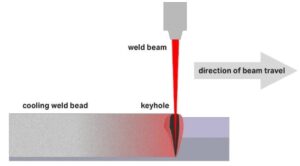

جوشکاری با حالت سوراخ کلیدی (Keyhole-Mode)
در این فرآیند، به دلیل انرژی زیاد پرتو لیزر، سوراخی به نام “keyhole” در سطح قطعه ایجاد میشود. انرژی زیاد پرتو بهطور عمیق در قطعه نفوذ کرده و آن را تبخیر میکند. فلز مذاب از اطراف به درون سوراخ جریان یافته و یک جوش مستحکم شکل میگیرد. از این حالت برای ایجاد جوشهای عمیق در تجهیزات سنگین استفاده میشود.
-
جوشکاری با پالس (Pulsed-Wave)
در این روش، انرژی لیزر بهصورت پالسهای کوتاه به قطعه منتقل میشود. لیزرهای پالس، پیک توان بالایی دارند و برای ایجاد جوشهای نقطهای مناسباند. زمان کوتاه و گرمای پایین این فرآیند، آن را برای جوشکاری مواد حساس به حرارت و فلزات بازتابنده بسیار مؤثر کرده است.
این روش در کاربردهایی استفاده میشود که نیاز به حداقل اعوجاج حرارتی و عمق جوش دقیق دارند.
-
جوشکاری با موج پیوسته (Continuous-Wave)
در این حالت، دستگاه جوشکاری لیزری فایبر یک پرتو لیزری پیوسته ساطع میکند. انرژی لیزری مداوم، حوضچه جوش پایدار با عمق نفوذ بالا ایجاد میکند. جوشکاری پیوسته با سرعت بالا برای فلزات نازک بسیار مؤثر است و نرخ پیشروی بالا موجب کاهش اعوجاج حرارتی میشود. برای رسیدن به نفوذ مؤثر و جوش قوی، باید تعادل دقیقی میان توان و سرعت پیشروی برقرار کنید.
-

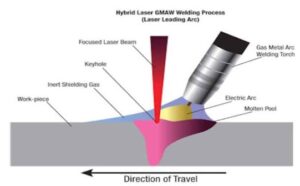

جوشکاری لیزری هیبرید (Hybrid-Laser Welding)
طبق تعریف ویکیپدیا، این روش جوشکاری لیزری، جوشکاری لیزری را با روشهای سنتی مانند جوشکاری قوسی با گاز فعال (MAG)، جوشکاری قوسی با گاز فلزی (GMAW) یا جوشکاری پلاسما ترکیب میکند. این حالت، سرعت پردازش را افزایش داده و عمق نفوذ بیشتری ایجاد میکند. همچنین، تحمل نسبت به خطای مونتاژ و کیفیت جوش را بهبود میبخشد.
ترکیب این دو روش باعث کاهش مصرف انرژی و کنترل بهتر فرآیند جوشکاری میشود. همچنین، هزینه تولید را نیز کاهش میدهد. این روش در کاربردهایی مانند ساختوساز، حملونقل و کشتیسازی که نیاز به جوشهای عمیق دارند، مورد استفاده قرار میگیرد.
۶ مزیت جوشکاری لیزری فایبر
تولیدکنندگان به دلیل مزایای متعدد این روش، جوشکاری لیزری فایبر را به روشهای سنتی ترجیح میدهند. در ادامه به برخی از مهمترین مزایای استفاده از دستگاههای جوشکاری لیزری فایبر اشاره شده است:
-
ایجاد جوشهای پیچیده
ایجاد جوشهای پیچیده با روشهای سنتی، چالشی بزرگ برای جوشکاران است. توان بالا و پرتو متمرکز لیزر به شما اجازه میدهد جوشهایی دقیق حتی در نقاط دشوار را بهراحتی انجام دهید. همچنین میتوانید با انواع مختلفی از مواد با ضخامتهای متفاوت کار کنید.
افزون بر این، میتوان از این روش برای ساخت نمونههای پیچیده و دقیق استفاده کرد. دستگاههای جوشکاری فایبر را میتوان با حداقل تغییرات برای طراحیهای جدید تنظیم کرد.
-

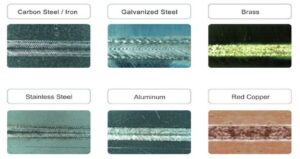

تنوع مواد قابل جوشکاری
روشهای سنتی جوشکاری معمولاً کاربرد محدودی دارند. اما جوشکاری لیزری فایبر برای طیف گستردهای از مواد قابل استفاده است؛ از جمله فلزات، مواد غیر فلزی، ترموپلاستیکها، ترکیبات آلی و کامپوزیتها. این تکنیک همچنین امکان جوشکاری فلزات غیرهمجنس را فراهم میکند. از این رو، برای صنایعی که نیاز به اتصال مواد مختلف دارند، انتخابی ایدهآل است.
۳. دقت و صحت بالا
جوشکاری لیزری فایبر میتواند در مقیاس میکرو کار کند. با استفاده از این تکنیک، میتوان نقاط بسیار کوچک را با کمترین اعوجاج حرارتی جوش داد. منطقهی حداقل تحت تأثیر حرارت و کنترل حداکثری بر فرایند جوشکاری، امکان دستیابی به جوشهایی مستحکم را فراهم میکند.
جوشکاری لیزری همچنین با ایجاد سوراخهای کلیدی عمیق، امکان انجام جوشهای عمقی با درزهای صاف و یکنواخت را فراهم میسازد. افزون بر آن، سرعت بالای این فرآیند به شما کمک میکند تا در مدت زمان کوتاهی، جوشهای پیچیده و دقیق ایجاد کنید.
۴. اشغال فضای کم
جدیدترین دستگاههای جوشکاری لیزری فایبر دارای طراحیهای فشرده و جمعوجور هستند. این دستگاهها نسبت به لیزرهای سنتی فضای بسیار کمتری اشغال میکنند. اکثر لیزرهای سنتی حجیماند و نیاز به فضای زیادی دارند.
ابعاد کوچک این دستگاهها به شما اجازه میدهد تا آنها را در فضای موجود خود مستقر کنید. این ویژگی به تولیدکنندگان کمک میکند تا فضای کف کارگاه را بهینه کرده و بهطور مؤثری مورد استفاده قرار دهند. این موضوع برای واحدهای تولیدی مدرن بسیار ارزشمند است، زیرا به سازماندهی فضای تولید کمک میکند.
۵. اعوجاج حرارتی کمتر
جوشکاری لیزری فایبر اعوجاج ناشی از حرارت را به حداقل میرساند. پرتو متمرکز لیزر تنها ناحیهی مورد نیاز را تحت تأثیر قرار میدهد و از ذوب شدن مواد اطراف جلوگیری میکند. این موضوع خطر تاببرداشتن یا اعوجاج قطعه را کاهش میدهد. همچنین استفاده از گاز محافظ به خنک شدن سریعتر جوشها کمک کرده و از اعوجاج حرارتی میکاهد.
این ویژگی باعث میشود که جوشکاری فایبر لیزری در صنایعی که نیازمند رعایت استانداردهای بالای کیفیت هستند، بسیار ارزشمند باشد. حداقل اعوجاج، بهبود کیفیت ساختاری قطعه کار را نیز به دنبال دارد و نیاز به عملیات پس از جوشکاری را کاهش میدهد.
۶. سهولت در یادگیری
بر خلاف روشهای سنتی جوشکاری که نیاز به تکنیکهای پیچیده دارند، جوشکاری لیزری فایبر یک روش کاربرپسند محسوب میشود. برای یادگیری و تسلط بر این روش، به آموزش گسترده نیاز ندارید. تنها با چند جلسه آموزشی میتوانید کار با دستگاه لیزری را یاد بگیرید و جوشهای باکیفیت تولید کنید.
سادگی کار با این روش باعث میشود که واحدهای تولیدی بهراحتی کارکنان جدید را آموزش داده و بهرهوری را افزایش دهند.
مقایسه با سایر روشهای جوشکاری
جوشکاری لیزری فایبر به دلیل کنترل عالی بر فرایند جوشکاری و سرعت تولید بالا، بهسرعت در حال تبدیل شدن به یک روش محبوب در صنایع مختلف است. در ادامه، مقایسهای میان جوشکاری لیزری فایبر و دیگر روشهای جوشکاری ارائه خواهد شد:
| پایه مقایسه | جوشکاری لیزری فایبر | جوشکاری قوس الکتریکی فلز گازی (GMAW) | جوشکاری قوس تنگستن با گاز بیاثر (TIG) | جوشکاری مقاومتی |
| تشکیل جوش | پرتو لیزر فلزات را ذوب کرده و قطعات را به هم متصل میکند | قوس الکتریکی از الکترود مصرفی، تشکیل جوش را تسهیل میکند | قوس الکتریکی از الکترود تنگستن غیر مصرفی، تشکیل جوش ایجاد میکند | مقاومت بین قطعات فلزی بهواسطه عبور جریان، جوش ایجاد میکند |
| کیفیت جوش | جوشهایی با کیفیت بالا | کیفیت جوش به اندازه جوشکاری لیزری فایبر بالا نیست | جوشهایی با ظاهر زیبا تولید میکند | کیفیت جوش به اندازه جوشکاری لیزری فایبر بالا نیست |
| اعوجاج حرارتی | حداقل اعوجاج حرارتی | اعوجاج حرارتی بیشتر نسبت به جوشکاری لیزری فایبر | اعوجاج حرارتی بیشتر نسبت به جوشکاری لیزری فایبر | اعوجاج حرارتی بیشتر نسبت به جوشکاری لیزری فایبر |
مقایسه با جوشکاری قوس الکتریکی فلز گاز (GMAW)
جوشکاری قوس الکتریکی فلز گاز (GMAW) از یک سیم الکترود مصرفی استفاده میکند که قوس الکتریکی تولید میکند و باعث گرم شدن و ذوب قطعات کار میشود. یک گاز بیاثر برای جلوگیری از آلوده شدن حوضچه جوش استفاده میشود. پس از سرد شدن، فلز به هم جوش میخورد. در مقابل، جوشکاری لیزری فیبری از سیستم لیزری استفاده میکند که جوشهای با کیفیت بالاتری ایجاد میکند که معمولاً قویتر از جوشهای GMAW هستند و این باعث میشود جوشکاری لیزری فیبری گزینه بهتری برای کاربردهایی باشد که دقت و استحکام جوش اهمیت بالایی دارد.

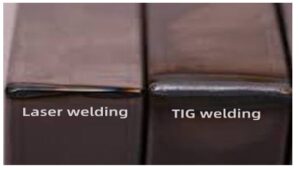

مقایسه با جوشکاری گاز تنگستن بیاثر (TIG)
جوشکاری TIG از الکترود تنگستن غیرمصرفی برای ایجاد قوس الکتریکی استفاده میکند و نیاز به سیم پرکننده برای پر کردن فاصله بین قطعات کار دارد. کنترل ورودی حرارت و سیم پرکننده نیازمند مهارت است و اشتباه در آن میتواند به قطعه آسیب بزند.
در حالی که جوشکاری لیزری فیبری منطقه تأثیر حرارتی کمتری ایجاد میکند و ذوب و اتصال دقیقی دارد که ریسک آسیب را کاهش میدهد. با این حال، جوشکاری TIG در کاربردهایی که ظاهر تمیز جوش اهمیت دارند، ترجیح داده میشود.
مقایسه با جوشکاری مقاومتی
جوشکاری مقاومتی با عبور جریان الکتریکی از قطعات کار، حرارت لازم برای ذوب و اتصال آنها را فراهم میکند. در جوش نقطهای اغلب از الکترودها استفاده میشود، ولی کیفیت جوش پایینتر و کنترل فرآیند دشوار است؛ چون الکترودها در حین کار فرسوده میشوند. در مقابل، جوشکاری لیزری فیبری جوشهای صاف و با حداقل منطقه تأثیر حرارتی و اعوجاج گرمایی ایجاد میکند که منجر به کیفیت بالاتر جوش میشود.

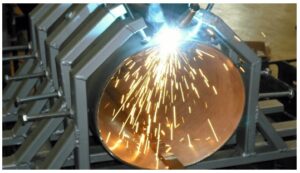

کاربردهای فناوری جوشکاری لیزری فایبر
1. صنعت هوافضا
در صنعت هوافضا جوشهای مستحکم و پیچیده برای توربینها، چارچوبها و پرهها بسیار اهمیت دارد. جوشکاری لیزری فیبری امکان ایجاد جوشهای نقطهای و اتصال مواد دشوار مثل تیتانیوم را فراهم میکند که با روشهای سنتی قابل انجام نیست.

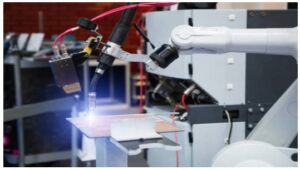

2. صنعت خودرو
با سرعت بالای تغذیه و کنترل دقیق فرآیند جوشکاری، برای اتصال فلزات غیرهمسان مانند آلومینیوم و فولاد ملایم در قطعات موتور کاربرد دارد و استحکام اتصالات را بهبود میبخشد.
3. ساخت تجهیزات پزشکی

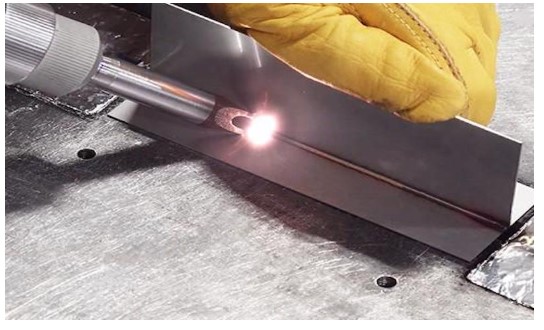

نیاز به دقت بسیار بالا برای ساخت ساختارهای ظریف مانند ایمپلنتها دارد. دستگاههای جوش لیزری دستی امکان ایجاد جوشهای دقیق بدون اعوجاج را فراهم میکنند.
4. ساختمانسازی
برای اتصال اجزای سازهای با دقت بالا و حفظ یکپارچگی ساختاری فلزات کاربرد دارد. سرعت بالا و کمترین اعوجاج گرمایی جوشهای با کیفیت تولید میکند.
5. صنعت دفاعی
برای ساخت ماشینآلات سنگین و زرههای مقاوم استفاده میشود. جوشهای دقیق باعث افزایش استحکام چارچوبها و تجهیزات نظامی میشود.
هزینه جوشکاری لیزری فایبر
هزینهها با توجه به توان لیزر، تمرکز و سرعت و پیکربندی دستگاه متفاوت است. دستگاههای اتوماتیک بین ۱۵,۰۰۰ تا ۴۰,۰۰۰ دلار و دستگاههای دستی بین ۱,۰۰۰ تا ۱۰,۰۰۰ دلار قیمت دارند. هزینههای عملیاتی شامل مصرف برق است؛ برای نمونه دستگاه ۴ کیلووات حدود ۶.۲۴ دلار در ساعت برق مصرف میکند. انتخاب دستگاههای کممصرف به کاهش هزینهها کمک میکند. تعویض نازل و لنزهای فرسوده و تمیزکاریهای دورهای که معمولاً بین ۳۰۰ تا ۵۰۰ دلار هزینه در بردارند، جزئی از هزینههای نگهداری به شمار میروند.

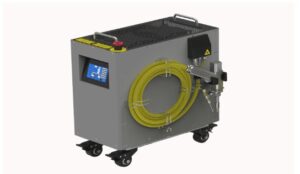

چگونه دستگاه مناسب جوشکاری لیزری فایبر را انتخاب کنیم؟
عوامل مهم:
- سازگاری مواد: دستگاههای لیزری فیبری بیشتر برای فلزات مثل آلومینیوم، مس و فولاد مناسباند و برای جوش غیر فلزات و ترموپلاستیکها مناسب نیستند.
- ضخامت مواد: هر دستگاه، جوشکاری تا ضخامت مشخصی را انجام میدهد، که باید طبق دستور سازنده بررسی شود.
- کاربرد جوشکاری: برخی دستگاهها مخصوص جوش نقطهای، سهبعدی یا درز جوشکاری هستند، پس دستگاهی انتخاب کنید که مناسب نیازهای شما باشد.
پرسشهای متداول
1. پارامترهای کلیدی جوشکاری لیزری فایبر چیست؟
قدرت لیزر، سرعت جوشکاری، تمرکز پرتو و قطر پرتو.
2. اقدامات ایمنی هنگام جوشکاری لیزری چیست؟
به هیچ وجه نباید پرتو لیزر به چشم برخورد کند، نباید مستقیم به آن نگاه کرد و باید از تجهیزات حفاظتی استفاده نمود.
3. اصل کار لیزر فایبر چیست؟
در لیزر فیبری، فیبرهای نوری نور را از دیودهای لیزری دریافت میکنند و به پرتوی متمرکز و قوی تبدیل میکنند.
نتیجهگیری
جوشکاری لیزری فیبری فناوری نوآورانهای است که میتواند فرایندهای تولید را متحول کند و با دقت و کارایی بالا، جوشهای مستحکم را ایجاد میکند. کاربری آسان آن باعث میشود پس از چند جلسه آموزش بتوانید به خوبی از آن استفاده کنید. اما انتخاب دستگاه مطمئن و مناسب اهمیت زیادی دارد تا بهترین نتیجه را کسب کنید.
